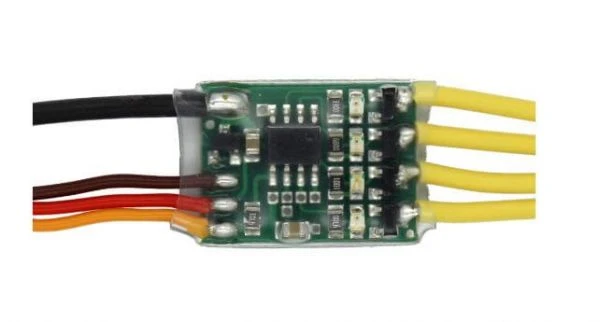

Schaltmodul RC-SM-4 (neu 2020). 4 Ausgänge Mit Je Max.4A

1x Schaltmodul RC-SM-4 (neu 2020). 4 Ausgänge mit je max. 4A Ausgangsstrom direkt am Empfänger anzuschliessen. Schaltstrom bis je 4A. (10A Gesamtstrom)

Das RC-Schaltmodul RC-SM-4 verfügt über 4 Ausgänge, die über einen Proportionalkanal einer RC-Fernsteuerung geschaltet werden können.

Das RC-SM-4 wird über ein Servokabel direkt an einen Ausgang des Empfängers der Fernsteuerung angeschlossen. Es ist ebenfalls möglich das Schaltmodul parallel (z.B. mit einem Y-Kabel) zu einem vorhandenen Servo oder Fahrtregler anzuschließen.
Über die 4 Ausgänge können 4 unterschiedlich Verbraucher unabhängig voneinander ein-/ausgeschaltet werden. Viele Anwendungen sind möglich, bei denen Verbraucher geschaltet werden sollen (z.B. Lampen, LEDs, kleine Motoren, Relais, usw.).
Die Augänge sind minusschaltend ausgeführt.
Das Modul kann in 15 verschiedenen Modi betrieben werden. Die Einstellung wird mit der Fernsteuerung vorgenommen.

In der umfangreichen Dokumentation werden die notwendigen Schritte einfach erklärt.
Das Modul wird mit einem ca. 30 cm langen Servokabel mit Graupner-Stecker geliefert.
Die Anschlüsse für die 4 Ausgänge sind als Kabel-Litzen ausgeführt.

Technische Daten:
Benötigter RC-Proportionalkanal:1
Versorgungspannung: 4,0 – 8,0V (über RC-Empfänger)
Eigen-Stromaufnahme: ca. 10 – 25 mA
Schaltausgänge: 4 Stück
minusschaltend
Schaltspannung: max. 20V DC
Schaltstrom (pro Ausgang): max 4A
Gesamtstrom: max. 10A!

Schaltvarianten:

• diverse Tastfunktion
• diverse Schaltfunktion (Memoryschalter)
• Schalten von diversen Licht-Effekten
• Einstellung von bis zu 7 verschiedenen Ablaufgeschwindigkeiten
• Nullpunkt des RC-Signals: fest bei 1,5ms
• Schaltmodi: 15, frei wählbar

Abmessung: 20 x 15 x 4mm
Gewicht: 12 gr.
